L’évolution des techniques constructives modernes a donné naissance à des solutions architecturales innovantes qui allient esthétique et performance. Parmi ces innovations, les briques de verre et les fenêtres basculantes représentent des choix techniques sophistiqués pour optimiser l’éclairage naturel et la ventilation des bâtiments. Ces éléments, bien que distincts dans leur conception, partagent des objectifs communs : maximiser les apports lumineux, améliorer le confort thermique et s’adapter aux contraintes structurelles contemporaines. Leur mise en œuvre requiert une expertise technique approfondie et une compréhension précise des performances attendues selon les conditions d’usage.
Propriétés optiques et thermiques des briques de verre nevada et pegasus
Les briques de verre de dernière génération, notamment les gammes Nevada et Pegasus, intègrent des technologies avancées qui dépassent largement les performances des pavés traditionnels. Ces éléments constructifs se distinguent par leur capacité à combiner transparence contrôlée et isolation thermique performante, répondant ainsi aux exigences croissantes de la construction durable.
Coefficient de transmission lumineuse selon l’épaisseur 80mm vs 100mm
La transmission lumineuse des briques de verre varie considérablement selon leur épaisseur et leur structure interne. Les modèles de 80 millimètres d’épaisseur affichent généralement un coefficient de transmission lumineuse oscillant entre 75% et 85%, tandis que les versions de 100 millimètres atteignent des valeurs comprises entre 65% et 80%. Cette différence s’explique par l’augmentation de la cavité interne et la présence de structures de renfort supplémentaires dans les versions épaisses.
L’indice de rendu des couleurs reste remarquablement stable, avec des valeurs supérieures à Ra 90 pour les deux épaisseurs. Cette caractéristique technique garantit une qualité d’éclairage naturel optimale, comparable à celle obtenue par des surfaces vitrées conventionnelles. Les architectes peuvent ainsi intégrer ces éléments sans compromettre la perception chromatique des espaces intérieurs.
Performance d’isolation thermique U = 2,0 W/m²K des briques creuses
Le coefficient de transmission thermique U = 2,0 W/m²K positionne les briques de verre creuses dans une gamme de performance intermédiaire, supérieure aux maçonneries traditionnelles mais inférieure aux vitrages isolants modernes. Cette valeur résulte de la conception bicouche avec cavité d’air immobile, qui limite efficacement les transferts thermiques par convection.
L’épaisseur de la lame d’air interne, généralement comprise entre 15 et 20 millimètres, joue un rôle déterminant dans cette performance. Une optimisation de cette dimension permet d’atteindre des coefficients inférieurs à 1,8 W/m²K sur certaines références haut de gamme. Cette amélioration s’accompagne toutefois d’une augmentation du poids unitaire, nécessitant un dimensionnement structural adapté.
Résistance aux chocs thermiques et dilatation différentielle
Les contraintes thermiques représentent l’un des défis majeurs dans l’utilisation des briques de verre en façade. Les variations de température peuvent engendrer des dilatations différentielles importantes entre la face externe exposée aux conditions climatiques et la face interne protégée. Ces phénomènes, amplifiés par l’orientation du bâtiment et l’exposition solaire, nécessitent une analyse précise lors de la conception.
La résistance aux chocs thermiques des gammes Nevada et Pegasus atteint généralement 150°C de différentiel instantané , performance obtenue grâce à des traitements de trempe contrôlée et à l’optimisation des épaisseurs de verre. Cette résistance permet une utilisation en façade sud sans risque de fissuration, même lors d’épisodes climatiques extrêmes. Les joints périphériques doivent néanmoins être dimensionnés pour absorber les mouvements de dilatation, avec des largeurs minimales de 10 millimètres en façade exposée.
Traitement anti-UV et protection contre la décoloration
L’exposition prolongée aux rayonnements ultraviolets peut altérer les propriétés optiques et esthétiques des briques de verre. Les fabricants intègrent désormais des filtres UV directement dans la masse du verre, assurant une protection durable sans film rapporté. Cette technologie garantit le maintien des caractéristiques colorimètriques pendant au moins 25 années d’exposition normale.
Le coefficient de protection UV atteint généralement 99,5% pour les longueurs d’onde inférieures à 380 nanomètres, réduisant considérablement les risques de décoloration des matériaux intérieurs. Cette performance s’avère particulièrement cruciale dans les applications muséographiques ou les espaces commerciaux où la conservation des couleurs constitue un enjeu majeur.

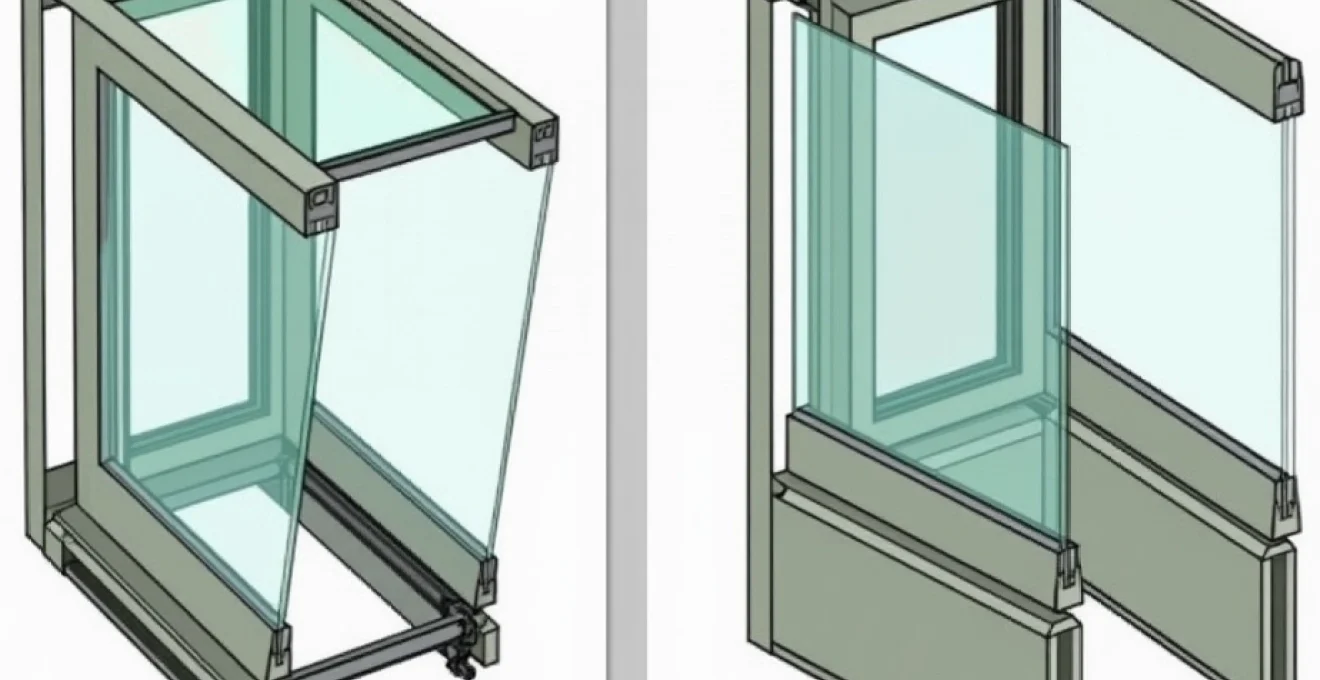

Mécanismes de basculement et systèmes d’ouverture des fenêtres oscillo-battantes
L’ingénierie des fenêtres basculantes a considérablement évolué avec l’intégration de mécanismes oscillo-battants sophistiqués. Ces systèmes permettent deux modes d’ouverture distincts : l’entrebâillement par basculement du vantail vers l’intérieur et l’ouverture complète à la française. Cette polyvalence fonctionnelle répond aux besoins de ventilation contrôlée tout en optimisant l’encombrement intérieur.
Ferrures roto NT et siegenia TITAN AF : comparaison technique
Les ferrures Roto NT et Siegenia TITAN AF représentent deux approches technologiques distinctes pour les mécanismes oscillo-battants. Le système Roto NT privilégie la simplicité de montage avec un nombre réduit de composants, facilitant la maintenance préventive. Sa conception modulaire permet une adaptation aux différents formats de châssis avec un outillage standard.
Le système Siegenia TITAN AF mise sur la robustesse mécanique avec des capacités de charge supérieures, particulièrement adaptées aux grandes dimensions de vantaux. Ses roulements à billes intégrés assurent une fluidité d’ouverture constante même après plusieurs milliers de cycles. La comparaison des forces d’actionnement révèle un avantage au TITAN AF pour les vantaux dépassant 1,5 mètre de hauteur, avec des efforts réduits de 15% en moyenne.
La longévité des mécanismes oscillo-battants dépend principalement de la qualité des matériaux utilisés et de la précision des réglages initiaux, facteurs déterminants pour maintenir l’étanchéité et le confort d’usage.
Angle d’ouverture maximal et limitation par compas de friction
L’angle d’ouverture maximal des fenêtres basculantes oscille généralement entre 15 et 45 degrés selon la configuration du compas de friction. Cette limitation volontaire vise à préserver l’intégrité structurelle du mécanisme tout en assurant une ventilation efficace. Les compas réglables permettent d’adapter précisément cet angle aux contraintes d’encombrement et aux préférences d’usage.
La force de rappel du compas, exprimée en Newtons, détermine la stabilité de la position d’ouverture et la résistance aux sollicitations extérieures comme le vent. Une calibration appropriée nécessite de considérer le poids du vantail, sa surface exposée et les conditions climatiques locales. Les modèles haute performance intègrent des systèmes de réglage micrométrique permettant un ajustement post-installation.
Système de sécurité anti-effraction RC2 et points de verrouillage
La classification RC2 (Resistance Class 2) garantit une résistance minimale de 3 minutes face aux tentatives d’effraction par des outils simples. Cette performance s’appuie sur la multiplication des points de verrouillage répartis sur le périmètre du vantail, généralement au nombre de 5 à 7 selon les dimensions. Chaque point intègre un pêne basculant en acier traité, résistant aux tentatives d’arrachement et de perçage.
L’évolution technologique a permis l’intégration de capteurs d’ouverture et de bris de glace, transformant la menuiserie en élément actif du système de sécurité global. Ces dispositifs, compatibles avec les centrales d’alarme standard, offrent une détection précoce des intrusions tout en conservant les fonctionnalités de ventilation naturelle.
Étanchéité périphérique TPE et joint central polyuréthane
L’étanchéité des fenêtres oscillo-battantes repose sur un système dual associant joints périphériques en TPE (Thermoplastique Élastomère) et joint central en polyuréthane. Cette architecture garantit une étanchéité optimale dans les deux positions d’ouverture, avec des performances d’infiltration d’air inférieures à 0,5 m³/h.m² sous 100 Pa de pression différentielle.
La durabilité de ces joints constitue un enjeu majeur pour maintenir les performances dans le temps. Les formulations récentes intègrent des stabilisants UV et ozone, prolongeant la durée de vie utile au-delà de 20 années en conditions normales d’exposition. Le remplacement préventif des joints représente une opération de maintenance simple, réalisable sans dépose du vantail.
Contraintes structurelles et charges admissibles en façade
L’intégration de briques de verre et de fenêtres basculantes en façade génère des contraintes structurelles spécifiques qui nécessitent une analyse approfondie. Le poids propre, les charges climatiques et les dilatations différentielles imposent des dimensionnements particuliers tant au niveau des éléments porteurs que des systèmes de fixation. Cette approche technique garantit la pérennité de l’ouvrage et la sécurité des occupants.
Calcul de charge au vent selon eurocode 1 pour briques de verre
L’Eurocode 1 définit les méthodes de calcul des actions du vent sur les éléments de façade, incluant les parois en briques de verre. La pression dynamique de référence, fonction de la zone climatique et de l’altitude, se combine aux coefficients de pression locale pour déterminer les sollicitations maximales. Une paroi de briques de verre de 3 mètres de hauteur en zone 2 peut ainsi subir des pressions atteignant 800 Pa en surpression et 600 Pa en dépression.
La transmission de ces efforts vers la structure porteuse nécessite un dimensionnement adapté des cadres et des fixations. Les calculs intègrent également les effets dynamiques liés à la fréquence propre de la paroi, particulièrement critiques pour les grandes dimensions. Une modélisation par éléments finis permet d’optimiser la répartition des contraintes et de valider la résistance de l’ensemble.
La prise en compte des charges de vent dès la phase de conception constitue un impératif technique pour garantir la stabilité et la durabilité des parois en briques de verre, particulièrement en façade exposée.
Déformation maximale des châssis aluminium série 65 sous contrainte
Les châssis aluminium série 65, couramment utilisés pour l’encadrement des fenêtres basculantes, présentent une résistance mécanique définie par leur moment d’inertie et leur module d’élasticité. Sous l’effet des charges de service, la déformation maximale ne doit pas excéder L/300 (L représentant la portée) pour maintenir l’étanchéité et le fonctionnement correct des mécanismes d’ouverture.
Cette limitation impose des sections minimales fonction de la dimension des vantaux et des charges appliquées. Un vantail de 1,5 x 2,0 mètres nécessite ainsi des profilés d’au moins 65 millimètres de profondeur avec des épaisseurs d’âme de 1,8 millimètre minimum. L’optimisation topologique des sections permet d’atteindre ces performances tout en minimisant la consommation matière et l’impact environnemental.
Points singuliers et ruptures thermiques dans l’assemblage
Les points singuliers de l’assemblage, notamment aux angles et aux jonctions entre différents matériaux, concentrent les contraintes thermiques et mécaniques. Ces zones requièrent un traitement spécifique pour éviter les désordres structurels et les défauts d’étanchéité. L’insertion de rupteurs thermiques en polyamide renforcé fibre de verre limite les ponts thermiques tout en maintenant la résistance mécanique de l’assemblage.
La modélisation thermique de ces points critiques révèle des températures de surface variables pouvant engendrer des condensations localisées. Une ventilation appropriée des cavités et l’utilisation de matériaux hygroscopiques permettent de réguler l’hygrométrie et de prévenir les pathologies liées à l’humidité. Le dimensionnement des joints de dilatation doit également intégrer ces variations dimensionnelles locales.
Installation et mise en œuvre : mortier-colle weber.therm XM et profilés de renfort
La qualité de mise en œuvre conditionne directement la performance et la durabilité des ouvrages en briques de verre et fenêtres basculantes. L’évolution des techniques constructives a permis le développement de mortiers-colles spécialisés et de systèmes de renforcement adaptés aux contraintes spécifiques de ces éléments. Cette approche technique garantit une liaison durable entre les composants tout en simplifiant les processus d’installation.
Le mortier-colle Weber.therm XM représente une solution technique optimisée pour la pose des briques de verre en façade. Sa formulation intègre des résines synthétiques qui améliorent l’adhérence et la souplesse du joint, permettant d’absorber les mouvements de dilatation sans fissuration. La granulométrie contrôlée assure une épaisseur de joint régulière, facteur déterminant pour l’esthétique finale et l’étanchéité de l’ouvrage.
Les profilés de renfort, généralement en acier galvanisé ou en aluminium, structurent la paroi et reportent les efforts vers les éléments porteurs. Leur dimensionnement résulte d’un
calcul de résistance prenant en compte les charges permanentes et les sollicitations climatiques. La section transversale optimale varie selon l’épaisseur de la paroi et la hauteur de l’ouvrage, avec des modules de résistance minimaux de 2,5 cm³ pour les applications courantes.Les profilés de renfort intègrent des perforations calibrées qui facilitent l’évacuation des condensats tout en maintenant la continuité structurelle. Cette conception prévient l’accumulation d’humidité dans les zones de liaison, problématique récurrente des systèmes d’assemblage traditionnels. Le traitement anticorrosion par galvanisation à chaud garantit une durée de vie supérieure à 50 années en environnement urbain standard.
Maintenance préventive et diagnostic des pathologies courantes
La pérennité des installations en briques de verre et fenêtres basculantes nécessite un programme de maintenance préventive structuré. Cette approche proactive permet d’identifier les signes précurseurs de dégradation et d’intervenir avant l’apparition de pathologies majeures. Les inspections visuelles semestrielles constituent le socle de cette démarche, complétées par des contrôles techniques annuels plus approfondis.
Les pathologies les plus fréquemment observées incluent la fissuration des joints de mortier, l’encrassement des mécanismes d’ouverture et la dégradation des joints d’étanchéité. Ces désordres résultent généralement de l’exposition aux intempéries, des cycles de dilatation-contraction et de l’usure mécanique des composants mobiles. Un diagnostic précoce permet de limiter l’extension des dommages et de réduire significativement les coûts d’intervention.
Le nettoyage des briques de verre s’effectue avec des solutions détergentes neutres, évitant les produits abrasifs qui altèrent la surface vitrée. La fréquence de nettoyage varie selon l’exposition à la pollution atmosphérique, généralement trimestrielle en milieu urbain dense. Les mécanismes de fenêtres basculantes requièrent une lubrification annuelle des articulations et un contrôle de l’alignement des vantaux pour maintenir l’étanchéité optimale.
Un programme de maintenance préventive bien conçu prolonge la durée de vie des installations de 30% en moyenne, tout en préservant leurs performances énergétiques et esthétiques initiales.
La surveillance des performances d’étanchéité s’appuie sur des mesures d’infiltration d’air réalisées avec un ventilateur de porte. Ces contrôles permettent de détecter les défaillances localisées avant qu’elles n’impactent significativement le confort thermique. Les seuils d’alerte se situent généralement autour de 0,8 m³/h.m² sous 50 Pa, valeur au-delà de laquelle une intervention corrective s’impose.
Réglementation thermique RT2012 et conformité accessibilité PMR
L’intégration de briques de verre et de fenêtres basculantes dans les projets de construction contemporains doit répondre aux exigences de la Réglementation Thermique 2012 et aux normes d’accessibilité pour les Personnes à Mobilité Réduite. Ces contraintes réglementaires influencent directement les choix techniques et dimensionnels, nécessitant une approche intégrée dès la phase de conception.
La RT2012 impose des coefficients de transmission thermique maximaux de Uw ≤ 1,3 W/m².K pour les fenêtres en zone climatique H1, valeur difficilement atteignable avec les briques de verre standards. Cette limitation oriente vers des solutions hybrides associant surfaces vitrées performantes et éléments décoratifs en pavés de verre, optimisant ainsi le bilan énergétique global de l’enveloppe.
Les calculs de besoins énergétiques intègrent les apports solaires transmis par les briques de verre, avec des facteurs solaires généralement compris entre 0,4 et 0,6 selon la finition de surface. Cette contribution passive peut représenter jusqu’à 15% des apports gratuits en façade sud, justifiant économiquement leur intégration malgré leur coefficient thermique moins favorable. La modélisation thermique dynamique permet d’optimiser le dimensionnement et la répartition de ces éléments.
La conformité PMR impose des contraintes spécifiques sur les efforts d’ouverture des fenêtres basculantes, limités à 22 Newtons pour les vantaux accessibles depuis le niveau du sol. Cette exigence nécessite un dimensionnement particulier des mécanismes, avec des systèmes d’assistance pneumatique ou électrique pour les grandes dimensions. L’intégration de motorisations à commande centralisée facilite l’usage tout en respectant les seuils réglementaires.
Les hauteurs d’allège des fenêtres basculantes doivent permettre la vision assise, généralement limitées à 0,9 mètre maximum. Cette contrainte influence la conception architecturale et peut nécessiter l’adaptation des systèmes de basculement pour maintenir les performances de ventilation. Les poignées d’actionnement sont positionnées entre 0,9 et 1,3 mètre de hauteur, avec des formes ergonomiques facilitant la préhension par tous les utilisateurs.
L’évolution réglementaire vers la RE2020 renforce les exigences de performance énergétique et intègre l’analyse du cycle de vie des matériaux. Cette approche valorise les briques de verre recyclables et les systèmes de fenêtres durables, ouvrant de nouvelles perspectives d’optimisation technique. Les fabricants développent des gammes spécifiquement conçues pour répondre à ces enjeux environnementaux renforcés, intégrant des matériaux biosourcés et des processus de production décarbonés.
